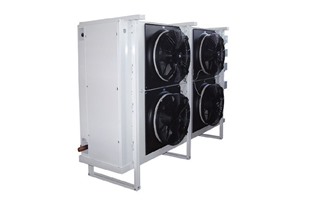

FSL K Serisi Şok Dondurucular
Teknik Dökümanlar
Genel Bilgiler
TEKNİK BİLGİLER
ÖZELLİKLER VE UYGULAMA
• H serisi, S serisi, T serisi ve K serisi olmak üzere 4 tipte üretilen FRİTERM şok Dondurucuları, -35°C oda ve -40°C evaporasyon şartlarında, 6,2 kW - 56,7 kW gibi geniş bir kapasite aralığına sahiptir.
• Lamel aralığı tüm modeller için 12 mm’dir
• Devreleme, şoklama uygulamalarının bir gereği olarak çok düşük akışkan basınçlarına uygun olacak şekilde tasarlanmıştır.
• Şok Dondurucular, kendi genişliğinde oda içinde 3-6 m/sn serbest hava hızı elde edilecek şekilde dizayn edilmiştir.
• Batarya devresi R 404A ve R 22 soğutkanlarına uygun düzenlenmiştir.
• Kapasiteler R 404A için verilmiştir. Yüksek verimli bataryalar şu özellikleri içerir:
• Alüminyum lameller,
• 5/8" çapında bakır borulu batarya,
• Giriş çıkış bağlantıları yan kısımdandır.
• Soğutkan distribütörü,
• Test basıncı: 34 bar
• Maksimum işletme basıncı: 21 bar,
• Pozitif Basınç altında sevk,
• Basınç kontrol sübabı,
• Az soğutkan şarjı gerektiren devreleme
KASETLEME
• Kasetlemede, elektrostatik toz boyalı galvaniz ve paslanmaz sac seçenekleri sunulmaktadır. Paslanmaz sac kasetli şok Dondurucular daha çok hijyenik ortamlarda kullanılmaktadır.
• Hava bypasını kesen ara drenaj tavası uygulaması yapılır.
• izolasyonlu çift cidarlı tava standart olarak kullanılır.
• S ve H serilerinde Fan bölümü, batarya bölümünden ayrılabilir.
• Çelik ayaklar taşıma sırasında ürünün yere uygun şekilde konmasını kolaylaştırır.
FANLAR
• Ø630 ve Ø710 mm kanat çapında, trifaze (400 V AC, 50 Hz, 1400 d/d) yüksek verimli ve yüksek basınçlı Ziehl-Abegg veya muadili fanlar kullanılmaktadır.
• Motor koruması IP 54, izolasyon sınıfı F
• Çalışma aralığı - 40°C / +60°C
• Kapalı tipte yağlamasız motor
• Emniyet standardına uygun fan koruması
• Fan bölümü, nakliyat ve yerleştirme esnasında ihtiyaç duyulursa sökülüp takılabilir.
DEFROST
• Şok Dondurucularında elektrikli defrost sistemi kullanılmaktadır. Batarya, Drenaj tavası, fan ve drenaj hattı defrost sistemi standarttır. Bu sistem sayesinde defrost sırasında ortaya çıkan su kolay bir şekilde tahliye edilebilmektedir.
• Özel dizayn sulu defrost uygulaması yapılabilir.
» Katalogdaki değerlerin müşteriye haber vermeden değiştirilme hakkı tarafımızdan saklı tutulmaktadır.
