- FCV 3T, TT, MK, DK, HS, MHS, EHS, HS L, MHS L, EHS L, HS Q, EHS Q serileri olmak üzere toplam 12 seriyi kapsamaktadır.

ÖZELLİKLER VE UYGULAMALAR

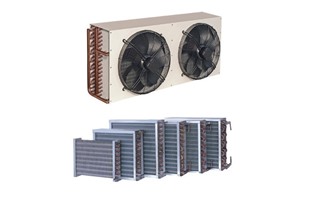

• Friterm FCV 3T serisi aksiyal fanlı kondenserler ilave basınç kaybı dikkate alınmadan dış ortam koşullarında montaj ve çalışmaya uygun olacak şekilde imal edilirler.
• Fanlar tek sıralı 1’den 3’e kadar yerleştirilmiştir.
• Kapasite aralığı: 6.3÷ 69 kW.

Batarya Ozellikleri
• Şaşırtmalı boru dizilişi,
• Kondenserlere özel yivli bakır boru, alüminyum lamel,
• 2,3 mm lamel aralığı, diğer lamel aralıkları opsiyoneldir,
• Kondenserler 404A, R507, R134A, R407A ve R407C akışkanları ile çalışmaya uygun olup kapasiteler R404A’ya göre verilmiştir.
• Kollektörler ve giriş-çıkış bağlantıları bakırdır. Giriş kollektöründe hava alma / kontrol sübabı vardır.
• Standart Test Basıncı: 34 bar (PED 2014/68/EU)

KASETLEME
• Sağlam kondenser gövdesi çelik yada beton zemine montaj için ek parçaya ihtiyaç duymaz.
• Kasetleme malzemesi olarak mükemmel bir UV ve korozyon koruması sağlayan epoksi polyester esaslı elektrostatik toz boya kaplı galvanizli çelik kullanılır. Standart renk olarak RAL 7044 uygulanır.
• Her fan bölmesi diğerinden sac levhalarla ayrılmış ve duran fanların ters dönüş etkisi önlenmiştir.

FANLAR
• Kondenserlerde emme yönünde 350 mm, 400 mm, 450 mm, 500 mm çaplarda yüksek verimli EBM, ZIEHL-ABEGG veya muadili fanlar kullanılmaktadır.
- (S) Standart,
- (L) Düşük Sesli
• 350/ 400/ 450 mm fanlar 230V 1~50Hz, 500 mm fan 400V 3~50Hz, çift hızlıdır. Ayrıca hız kontrollü EC fanlar opsiyoneldir.
• Üç fazlı fanlarda all pole sinüs filtresi ve frekans invertörü ile değişken devir kontrolu yapılabilir, koruyucu fan ızgarası standarttır.
• Tüm motorlar iç koruma termistörlerine sahiptir. Koruma sınıfı IP 44/54; izolasyon sınıfı B/ F dir.
• İzin verilen çalışma sıcaklık aralığı -25°C’dan +50°C /+ 65°C’a kadardır. Standart fanlarda, fan tipine ve çalışma koşullarına bağlı olarak +75°C’a kadar tasarım yapılabilmektedir.
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri opsiyoneldir.
• Fan kanatları hava miktarını en üst seviyede sağlayacak şekilde formlandırılmış yuvalarda çalışmaktadır.
• Friterm farklı markalarda fan kullanma hakkına sahiptir. Bu duruma bağlı olarak fan bilgilerinde kısmi farklılıklar olabilir.

SES SEVİYELERİ
• Ürünlerin ses basınç seviyeleri EN 13487 standardına uygun olarak katalogda verilmiştir.
• Ses seviyeleri hesaplanırken fan imalatçılarının vermiş olduğu ses gücü seviyeleri (LwA) kullanılmıştır.
• Ses seviyelerinin kritik olduğu durumlar için konunun uzmanına başvurunuz.

OPSİYONEL AKSESUARLAR VE DİĞER SEÇENEKLER
• Farklı lamel aralığı seçenekleri,
• Farklı lamel malzeme seçenekleri,
- Kaplamalı alüminyum lameller
- Magnezyum alaşımlı alümunyum lameller
- Bakır lamel
• Komple epoksi kaplı batarya
• Paslanmaz kaset
• Dış kasette farklı renk seçenekleri
• Farklı bağlantı şekilleri
• EC fan
• Yüksek çalışma sıcaklığına uygun farklı fan ve motor seçenekleri
• UV dayanımlı güvenlik şalteri

MONTAJ VE BAKIM, KONUMLANDIRMA, TAŞIMA VE KALDIRMA
• Montaj ve bakım, konumlandırma, taşıma ve kaldırma detayları için “Kurulum
İşletme ve Bakım Kılavuzu”na bakınız.
