NH3 Amonyaklı Soğutucular
Teknik Dökümanlar
Genel Bilgiler

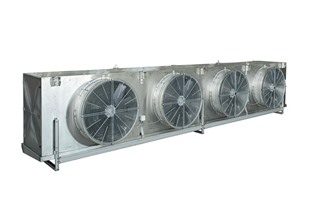

» Amonyaklı Soğutucular orta ve büyük hacimli soğuk ve donmuş muhafaza odaları, hızlı soğutma ve şok odaları için tasarlanmıştır.
» Friterm NES serisi standart olarak tek yönde üşeyen, emişe çalışan, standart tavana monte edilebilen evaporatörlerdir.
» Üç fazlı fana sahip ürünler, çift hızlı çalıştırıldığında başlangıçta hızlı soğutma, sonrasında da düşük hava sirkulasyonu ile daha az ürün kaybını hedefleyen soğutma işlemi yapabilmektedir.
» Friterm NES serisi çok çeşitli aksesuar seçenekleriyle 3 kW -250 kW aralığında 432 modelden oluşmaktadır.
Batarya Özellikleri
» 50 x 50 mm düz boru dizilişli,
» 15 mm AISI 304 paslanmaz çelik boru,
» 4-7-10-12 mm standart lamel aralıkları, diğer lamel aralıkları opsiyoneldir,
» Alüminyum lameller,
» AISI 304 paslanmaz çelik borulu giriş-çıkış bağlantıları,
» Bağlantılar standart olarak hava akış yönünün sağ tarafında yer alır,
» Optimum devreleme,
» Test Basıncı: 34 bar
KASETLEME
• Modele ve boyuta bağlı olarak AlMg3 veya galvanizli çelik kasetleme yapılır.
• Elektrostatik toz boyalı (RAL 9016) kasetleme düzgün, kalıcı, korozyona dayanıklı dekoratif yapı oluşturur.
• Standart açılır-kapanır yan kapak bağlantılara kolay ulaşım imkanı sağlar.
Drenaj Tavası
• Model ve boyuta bağlı olarak açılır-kapanır veya sökülebilir tava uygulanır.
• izolasyonlu drenaj tavası opsiyoneldir.
FANLAR
• Amonyaklı endüstriyel soğutucularda 400-450-500-630-800 mm çaplarda yüksek verimli aksiyel tipte Ziehl Abegg , EBM veya muadili fanlar kullanılmaktadır.
• Motor koruma tipi IP 44 ve IP 54; izolasyon sınıfı B ve F dir.
• En düşük çalışma sıcaklıkları tek fazlı fanlarda -25°C, üç fazlı fanlarda -40°C’dir.
• -40°C’den düşük çalışma koşullarında özel fanlar kullanılmalıdır.
• Fanlar standart olarak emme yönünde çalışmaktadır.
• Standart olarak 400/450 mm fanlar 230V 1~50 Hz; 500/630/800 mm fanlar 400V 3~50Hz,
• Üç fazlı fanlar standart olarak çift hızlıdır. Ayrıca hız kontrollü EC fanlar opsiyoneldir.
• Üç fazlı fanlara frekans invertörü ve sinüs filtresi ilavesi ile kademesiz fan devir ayarı yapılabilmektedir.
• Düşük sıcaklıklarda ve hava direnci yükseldiğinde motor korunumu için kullanılan termistörlerin bağlantıları mutlaka yapılmalıdır.
• Üşeme mesafesini artıran akış kuvvetlendiriciler opsiyoneldir.
• Friterm farklı markalarda fan kullanma hakkına sahiptir. Bu duruma bağlı olarak fan bilgilerinde kısmi farklılıklar olabilir.
SES SEViYELERi
• Ürünlerin ses basınç seviyeleri EN 13487 standardına uygun olarak katalogda verilmiştir.
• Ses seviyeleri hesaplanırken fan imalatçılarının vermiş olduğu ses gücü seviyeleri (LwA) kullanılmıştır.
• Ses seviyelerinin kritik olduğu durumlar için konunun uzmanına başvurunuz.
» Katalogdaki değerlerin müşteriye haber vermeden değiştirilme hakkı tarafımızdan saklı tutulmaktadır.
