Endüstriyel Soğutucular

Genel Bilgiler
Yeni Su Drenaj Sistemi
Eğimli su drenaj tavası sayesinde drenaj suyunun hızlı ve kolay şekilde tahliye edilmektedir. (Fan capı ≥ 400 mm icin)

Menteşeli, Açılır Kapanır Yan Kapak ve Drenaj Tavası
Menteşeli yapısı sayesinde yan kapaklar ve drenaj tavası kolayca açılıp kapanır, kolay servis imkanı sağlar.

Kollektör / Distribütör Çıkışları İçin Farklı Yönlerde Patlatılmış Çıkış Bölmeleri
Kollektor/ distributor cıkışları icin geliştirilen farklı yonlerde patlatılmış cıkış bolmeleri ile cıkış bağlantıları isteğe bağlı olarak alt veya ust kısımdan yapılabilmektedir.

Çift Cidarlı Tava& Hava İzolasyonu
Çift cidarlı tava sayesinde tava altında yoğuşma önlenir.

Yeni Alt Ayak Tasarımları & Taşıyıcı Ayaklar
Yeni alt ayak ve taşıyıcı ayaklarla urunlerin hasar gormeden guvenli şekilde sevkiyatı sağlanmıştır. Tava aşağıda olacak şekilde sevki sağlandığı icin ters dondurmeye gerek kalmadan montajı yapılmaktadır. (O300- 350 mm icin taşıyıcı ayak bulunmamaktadır.)

Yüksek Isıl Verimlilik için Gelişmiş Boru ve Kanat Yapısı
Soğutucu Akışkanın İki Fazlı akışında ısı transferinin iyileştirilmesi amacıyla icten yivli ozel borular kullanılmaktadır. Hava tarafında ozel kanat yapısı sayesinde iyileştirilmiş ısı tranferi ile yuksek performans sağlanmaktadır.

ÖZELLİKLER VE UYGULAMALAR

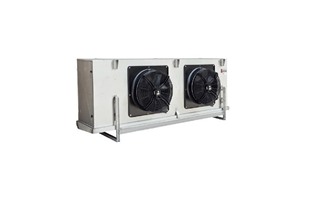

• FES modeli soğutucular küçük, orta ve büyük soğutma kapasitesine sahip ticari/ endustriyel soğuk ve donmuş muhafaza odaları, hızlı soğutma ve şok odaları icin tasarlanmıştır.
• Friterm FES serisi standart olarak tek yönde üfleyen, emişe çalışan, tavana monte edilebilen evaporatorlerdir.
• 3 fazlı fana sahip ürünler, çift hızlı çalıştırıldığında başlangıçta hızlı soğutma yapmakta sonrasında da duşuk hava sirkulasyonu ile urunden nem kaybını onlemektedir.
• Friterm FES serisi zengin aksesuar seçenekleriyle 0,8 kW -204 kW aralığında 606 modelden oluşmaktadır.
• R404A, R507, R134A, ... soğutkanları ile çalışmaya uygundur.
• Kapasiteler R404A için verilmiştir.

Batarya Özellikleri
• Defrost süresini ve defrost enerji sarfiyatını düşüren düz boru dizilişi,
• 4- 7- 10- 12 mm lamel aralıkları,
• Evaporatörlere özel yivli bakır boru, alüminyum lamel,
• Bakır borulu giriş-çıkış bağlantıları,
• Bağlantılar standart olarak hava akış yönünün sağ tarafında yer alır,
• Soğutucu akışkan distribütörü
• Optimum devreleme,
• Test Basıncı: 34 bar (PED 2014/68/EU)
• Maksimum işletme basıncı: 22 bar

KASETLEME
• Modele ve boyuta bağlı olarak AlMg3 veya galvanizli çelik malzemeden kasetleme,
• Elektrostatik toz boyalı (RAL 9016) düzgün, kalıcı, korozyona dayanıklı dekoratif yapı,
• Menteşeli kolay açılır - kapanır yan kapaklar ve alt tava.
• Ürünün taşınması ve montajını kolaylaştıran ayak yapısı (Ø300- 350 mm fanlı urunler haric)

Drenaj Tavası
• Ø630- 800 mm fanlı modellerde sökülebilir tava
• Ø300- 350- 400- 450- 500 mm fanlı modellerde menteşeli tava
• Dış cidarda yoğuşmayı engelleyen çift cidarlı, özel tava yapısı

FANLAR
• FES modeli soğutucularda 300-350-400-450-500-630-800 mm çaplarda yüksek verimli aksiyel tipte Ziehl Abegg, EBM veya muadili fanlar kullanılmaktadır.
• Motor koruma sınıfı Ø800- 630- 500- 450 mm fanlar için IP 54; Ø400- 350- 300 mm fanlar için IP 44; izolasyon sınıfı B ve F dir.
• En düşük çalışma sıcaklıkları tek fazlı fanlarda -25°C, üç fazlı fanlarda -40°C’dir.
• -40°C’den düşük çalışma koşullarında özel fanlar kullanılmalıdır.
• Fanlar standart olarak emme yönünde çalışmaktadır.
• Standart olarak 300/350/400/450 mm fanlar 230V 1~50/ 60 Hz; 500/630/800 mm fanlar 400V 3~50Hz,
• Üç fazlı fanlar standart olarak çift hızlıdır.
• Motoru koruma amaçlı kullanılan termistörlerin olduğu fanlarda termistör bağlantıları mutlaka yapılmalıdır.
• Friterm farklı markalarda fan kullanma hakkına sahiptir. Bu duruma bağlı olarak fan bilgilerinde kısmi farklılıklar olabilir.

SES SEVİYELERİ
• Ürünlerin ses basınç seviyeleri EN 13487 standardına uygun olarak katalogda verilmiştir.
• Ses seviyeleri hesaplanırken fan imalatcılarının vermiş olduğu ses gucu seviyeleri (LwA) kullanılmıştır.
• Ses seviyelerinin kritik olduğu durumlar icin konunun uzmanına başvurunuz.

AKSESUARLAR
• Bataryada elektrikli ısıtıcı
• Tavada elektrikli ısıtıcı
• Fan bağlantılarının terminal kutusuna taşınması
• Duvara asma aparatları
• Fan Isıtıcısı
• Drenaj ısıtıcı
• Hava akış yonlendiricisi
• Tekstil kanal bağlantısı
• Tekstil defrost torbası, defrost kapağı
• Fanlar icin tamir şalterleri

SEÇENEK VE VERSİYONLAR
• Hava defrostu
• Sulu defrost (Ø400- 450- 500- 630- 800 mm fanlı ürünler için)
• Sıcak gaz defrost (batarya ve tavada)
• Sıcak glikol defrost
• Kaplamalı lameller
• Kaplamalı batarya
• AISI 304 veya AISI 316 paslanmaz çelik kasetleme
• Hız kontrol uniteleri
• Farklı lamel aralığı secenekleri
• 60 Hz motor
• EC fan
• Paslanmaz çelik boru (AISI 304, AISI 316)
• İzolasyonlu drenaj tavası
• Acılı fan davlumbazı
• Basmaya calışan fan konfigurasyonu
• Genleşme valfi montajı
• Yuksek guclu fanlar

MONTAJ VE BAKIM, KONUMLANDIRMA, TAŞIMA VE KALDIRMA
• Ürünler boyut ve ağırlıklarına uygun olarak ambalajlanır.
• Montaj ve bakım için “Kurulum, İşletme ve Bakım Kılavuzu” na bakınız.
