Yüksek Verimli Su-Glikollü Isı Geri Kazanım Bataryaları

Teknik Dökümanlar

Genel Bilgiler
Su-Glikollü ısı geri kazanım bataryalarında kollektör malzemesi çelik veya bakırdır.
Bağlantılar dış vidalıdır, isteğe bağlı olarak flanşlı üretilebilir. Etkenlik değeri minimum % 63’tür.

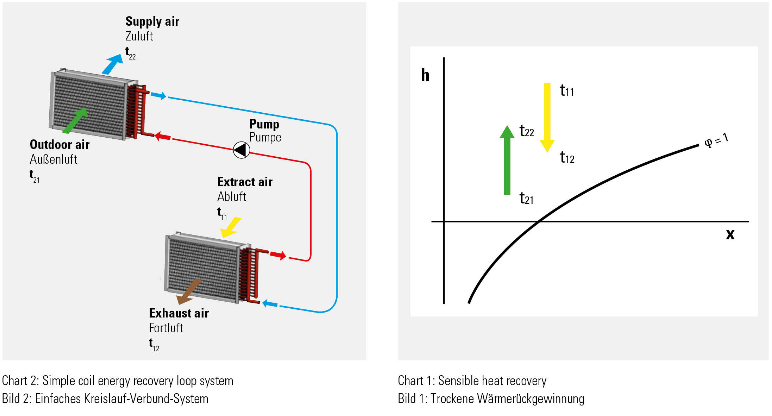

Batarya Enerji Geri Kazanım Çevrim Sistemleri
Isıtma boruları, plakalı eşanjörleri  (ısı geri kazanıcı) ve döner eşanjörlerinin  (ısı üretici) aksine batarya enerji  geri kazanım döngüsü sistemleri  için bina enerji geri kazanımı sistemlerinde  hava debilerinin birleşmesi  gerekmez. Çekilen ve ortam hava debisinin mutlak ayrılmasıyla batarya enerji  geri kazanım döngüsü sistemi yüksek hijyen talebi olan binalar için ilk tercihtir. Birkaç eşanjör ısı transfer akışkanı ( tuzlu su ) ile birbirine bağlandığı için batarya enerji  geri kazanım döngüsü sisteminde besleme giriş ve çıkışı mümkündür.

Heat Recovery Units

SICAKLIK DEĞİŞKENLİĞİ
Sıcaklık değişkenliği DIN EN 308:1997-06 ’ e göre  dış ortam havası sıcaklık değişimi ve çekilen ve dış ortam havası arasındaki olası maksimum değişimi arasındaki farkı gösterir:
ηt = (t22- t21 ) / t11 - t21 )
Çekilen hava tarafında kondenzasyon kullanımı çoğu zaman mümkün olmadığı için, sıcaklık değişkenliği  kuru şartlar altında tanımlanmıştır [1].Şekil 1’de hissedilir ısı kazanımı kış çalışması için h-x diyagramında gösterilmiştir. Çekilen hava tarafındaki  kondenzasyonla sıcaklık değişkenliği  artar.

Heat Recovery Units

Referans Çalışma Koşulu
Farklı sistemleri karşılaştırmak amacıyla sıcaklık değişkenliği aşağıda belirtilen referans çalışma koşullarında belirlenmelidir  [2]:
● Çekilen hava kütle akışı/ dış ortam kütle akışı = 1 (1,2 kg/m^3 hava yoğunluğunda)
● Dış ortam hava sıcaklığı= 5 ºC
● Çekilen hava sıcaklığı= 25 ºC
● Çekilen hava tarafında kondenzasyon yok
● Batarya enerji  geri kazanım döngüsü sisteminde besleme giriş ve çıkışı yok
● Çevrim havası oranı yok

Düşük hava hızlarında eşanjörlerde daha yüksek sıcaklık değişkenliğine ulaşılır. Buna ek olarak batarya enerji  geri kazanım döngüsü sisteminin toplam verimi  daha düşük hava tarafı basnç kayıpları sayesinde artar.

Heat Recovery Units

Eşanjör Tasarımı
Eşanjörler korozyona dayanıklı materyallerden yapılmaktadır ve temizlenebilirler. Teknik olarak düz ve tek parçadan üretilmiş hava tarafındaki kanatlı özel tasarım aşağıdaki normlara uyar;
● DIN EN 13053:2012-02, 6.4
● DIN 1946-4:2008-12, 6.5.8.1 +2
● VDI 3803-1:2012-02, 5.2.3
● VDI 6022-1:2011-07, 4.3.16
● AHU-Guideline 01:2014-08, 5.6 [3]
Minimum hatve 2,0 mm, kuru soğutucular için 2,5 mm ve havayı ilk filtreleme aşamasından önce kurutan ısıtıcılar için 4,0 mm’dir. Maksimum eşanjör derinliği 2.0 mm hatvede şaşırtmalı boru geometrisi için 300 mm sıralı boru geometrisi için 450 mm’dir. Daha yüksek hatvelerde derinlik lineer olarak artar.

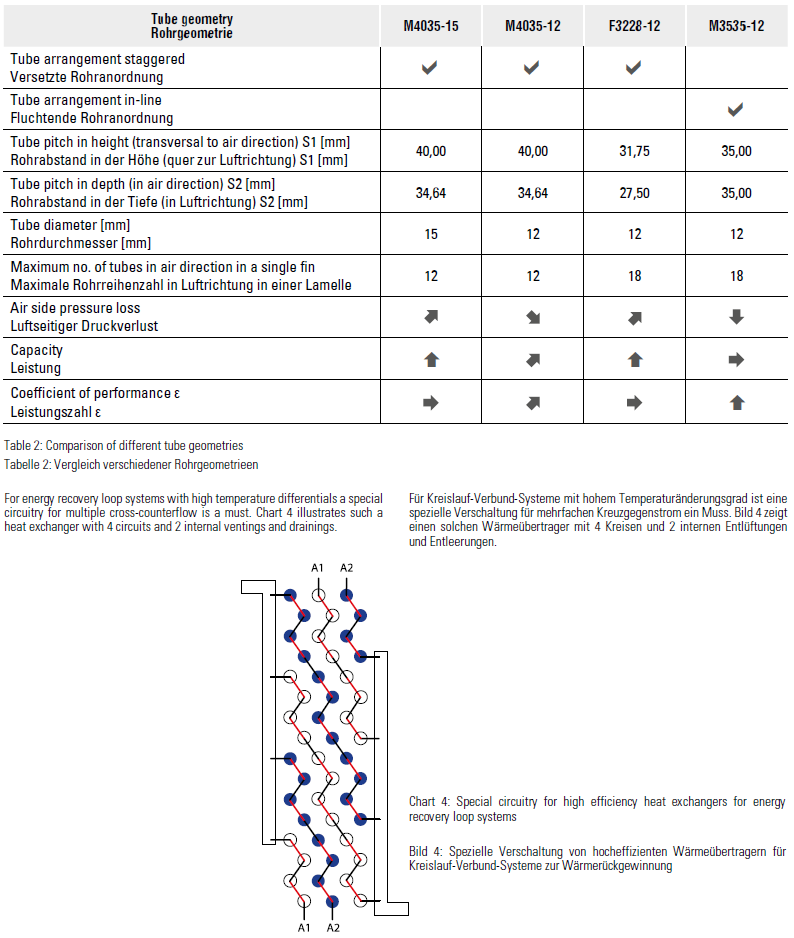

Heat Recovery Units

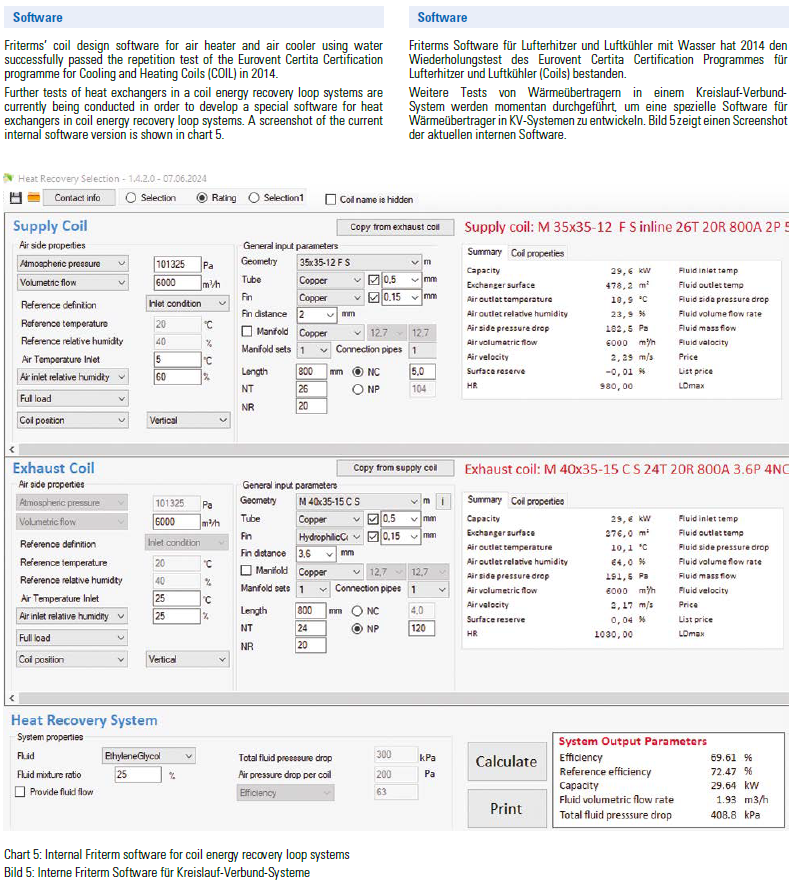

Heat Recovery Units
